Sonoff wall switch: Caso real de instalación y configuración de una casa inteligente

Todo esto comienza con una necesidad que muchos tenemos en nuestros hogares: La carencia de un sistema de encendido automático de luces.

A veces hay que salir de la casa, y tener todo apagado hasta altas horas de la noche no es lo recomendado, todos lo sabemos. Esto puede tener soluciones mecánicas simples, pero también nos lleva a un nuevo y entretenido desafío: migrar a una casa inteligente.

Productos de domótica en el mercado hay varios, diferentes necesidades, diferentes precios. En este caso, solo se requiere prender las luces remotamente.

Ante esta necesidad aparece un producto muy interesante: Sonoff de Itead.

ITEAD es una empresa China que se especializa en desarrollar y fabricar dispositivos de casas inteligentes a bajo costo

Sonoff cuenta con una amplia gama de productos muy interesantes que una vez instalados pueden ser controlados desde el celular. Esto es una gran ventaja al depender de una sola app, y así no tener “n” apps diferentes si tenemos “n” interruptores.

Ahora, volviendo al problema original, corresponde escoger un producto. En este caso se usará el Sonoff wall switch de 3 botones, que funciona igual a un interruptor, ósea de forma manual en la pared y ahora desde el celular.

Lo primero es comprarlo. Se puede buscar en internet y encontrar el producto sin problemas, no es algo exclusivo o que se encuentre sin stock. En mi caso, lo compre a $14.900 pesos (Chilenos). La caja contiene el dispositivo envuelto, y un manual en idioma Ingles y Chino.

Como fuente de información adicional, en youtube se pueden encontrar varios videos de configuración de estos, pero una cosa es prender una ampolleta con “los cables al aire” y listo, y otra distinta es instalarla en la pared de nuestro hogar: ¿será mucha a diferencia?

Ahora, manos a la obra y comprobar que el dispositivo es tan maravilloso.

Tras leer el manual, el procedimiento completo que seguiremos será:

• ⁃ Desmontar “viejo” interruptor manual
• ⁃ Conectar cables correspondientes al Sonoff wall switch
• ⁃ Descargar y configurar Ewelink App en nuestro celular

Entonces, comenzaremos con los pasos para convertir el hogar a una casa inteligente.

Instalación del dispositivo

ADVERTENCIA: al trabajar con electricidad es necesario cortar la corriente… increíble que se deba advertir esto, pero bueno….

Desmontando el viejo interruptor, aparece el primer problema:

Nótese que a este tipo de interruptor solo llegan los cables rojos (positivos), ¿pero el que falta?, ¿el neutro?.

Este fue el primer problema, y es un gran problema. Dependiendo la instalación eléctrica de cada casa el problema puede ser aun mas grande. ¿Por donde viene la conexión eléctrica?, ¿donde esta la caja de distribución?, y suponiendo que ya sabemos, ¿que implica el añadir el cable neutro?, ¿romper la pared?, ¿mover las planchas del techo?

En este caso, ya se conocía la distribución del cableado eléctrico por lo que el problema se solucionó (felizmente) con quitar unas planchas del techo, quitar la protección intermedia y hacer la conexión correcta del cable neutro desde la caja de distribución al interruptor. En 1 párrafo de explicación suena simple, pero no fue tan así: fue harto trabajo.

Con el cable neutro donde lo necesitamos, ya estamos en condiciones de instalar el nuevo dispositivo.

La instalación del dispositivo es simple y también se encuentra en el manual. Cualquier persona que sepa de electricidad fácilmente entenderá como es la conexión, y cual dejar en la parte inferior o superior.

Tras colocar el dispositivo en la pared, podemos dar la corriente.

¡Listo!, ya está instalado el Sonoff wall switch y podemos prender y apagar las luces manualmente como antes lo hacíamos, pero ahora desde un panel touch: totalmente moderno y como de película. Al tocar un botón incluso emite un sonido, es genial.

Pero el proceso aun no esta del todo completo: falta la configuración desde el celular.

Instalación de la aplicación

Antes de entrar en el tema de la App, en mi caso, tengo el wifi de la casa restringido con clave y limite de conexiones, lo que significó entrar a la configuración del router y cambiar el limite de conexiones porque el sonoff wall switch necesita estar conectado al wifi. Terminado esto, procedemos a configurar la App.

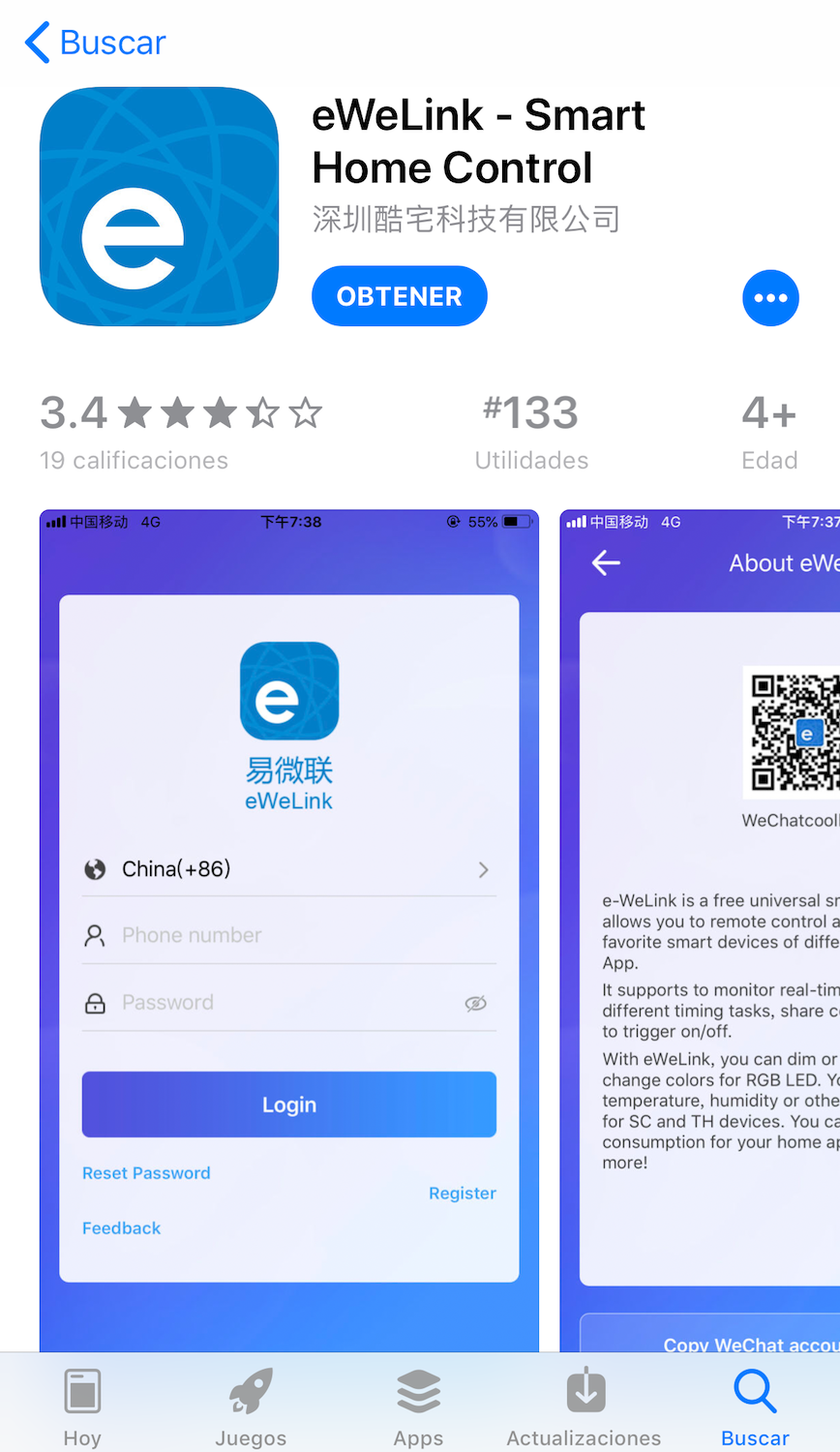

Lo primero es descargarla desde Google Play o App Store. En este caso se configurará desde un Iphone (considerar que tiene un peso aproximado de 74mb).

Ya descargada e instalada en nuestro dispositivo, procedemos a crear una nueva cuenta para configurar nuestro dispositivo.

Ya con la cuenta configurada, procedemos a configurar el Sonoff al wifi. El dispositivo esta como a 6 metros del router, por lo que no existe problema de señal y alcance.

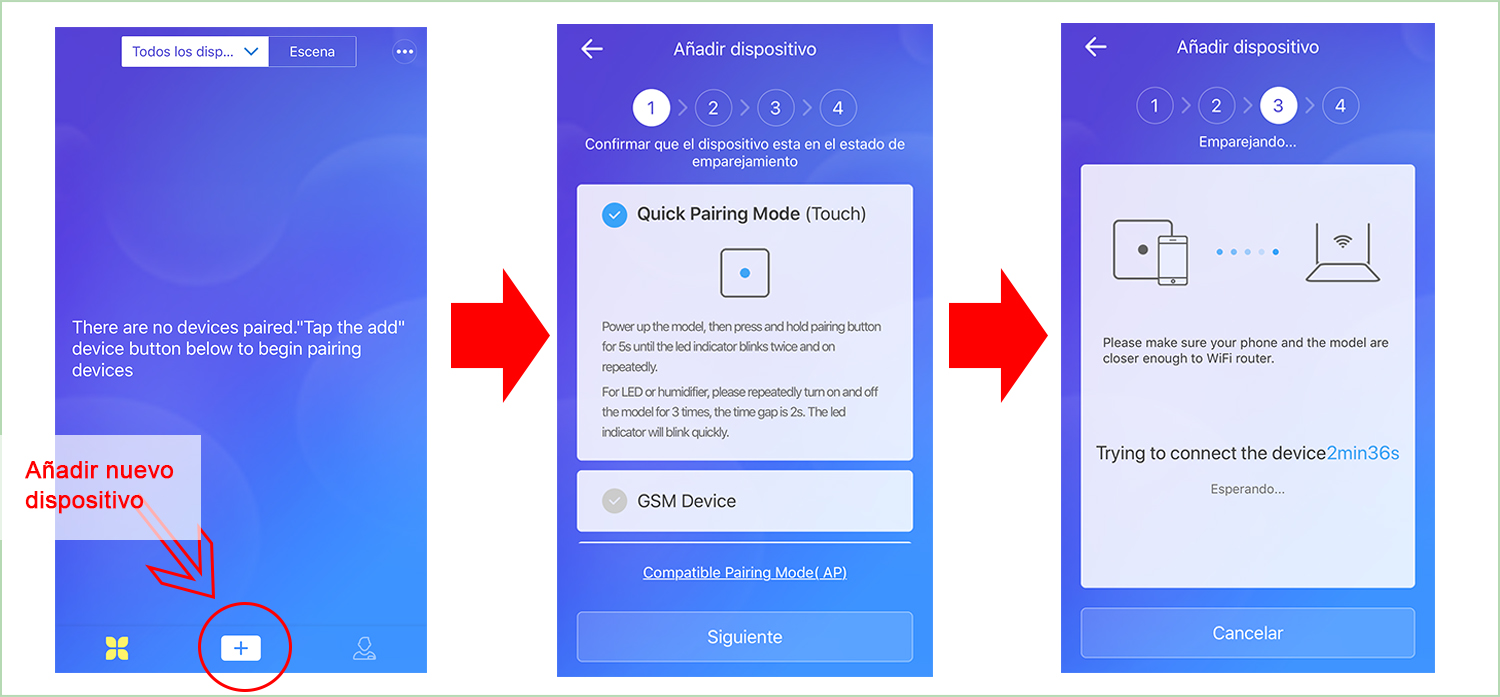

Para añadir el dispositivo, tocamos el botón “+” en la parte inferior de la aplicación.

Luego, en la opción 1 del asistente seleccionamos la opción “Quick pairing Mode”.

En el paso 2, configuramos los datos del Wifi, y su contraseña correspondiente.

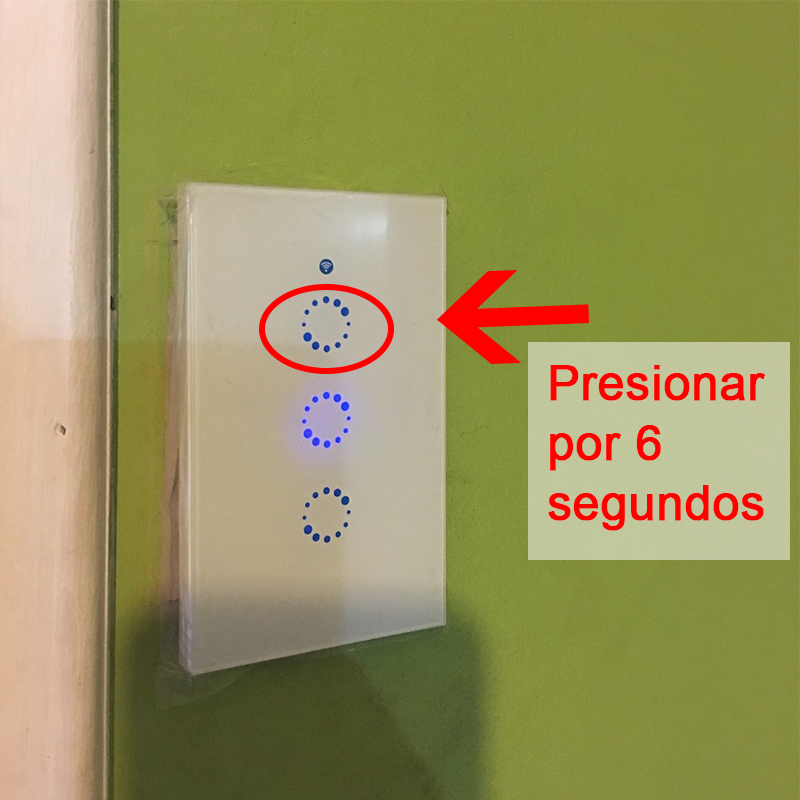

En la app al avanzar a la siguiente pantalla del asistente, en el paso 3, vemos que se está buscando el dispositivo, para lo cuál ahora en el sonoff, mantenemos tocado por 6 segundos aproximadamente el botón superior hasta escuchar unos “beep beep” y la luz del wifi empiece a parpadear. Luego de muy pocos segundos automáticamente aparecerá el sonoff en la App.



Finalmente ya tenemos vinculado el dispositivo con el wifi, y por ende, podemos operar con este desde cualquier lugar donde tengamos conexión de internet con el celular.

Al entrar en el detalle de la nueva conexión, debemos actualizar el firmware de la app, para lo cual en la esquina superior derecha (3 puntos) tocamos y seleccionamos “Ajustes”. En la nueva pantalla actualizar el firmware donde se indica.

Para finalizar la configuración, al entrar en el detalle de la conexión podemos hacer mas cosas:

• ⁃ Podemos cambiar el nombre de los nuevos interruptores
• ⁃ Podemos configurar el encendido y apagado automático de las luces en una hora determinada

¡Ahora sí!, esta instalado y configurado nuestro dispositivo sonoff wall switch y se puede decir que se puede tener una casa inteligente por pocos pesos.

Conclusión

Controlar nuestra casa desde el celular es algo al alcance de todos. No es necesario gastar grandes sumas de dinero, y mas aún, teniendo la posibilidad de nosotros mismo hacer toda la configuración e instalación. Sonoff cumple con esto. Recomiendo investigar todos sus productos y ver como se ajustan a la necesidad de cada uno de ustedes, y así también migrar a una casa inteligente.





NOTAS ADICIONALES

• – Tras la instalación debí cambiar la configuración del wifi, exactamente la contraseña. El Sonoff siguió funcionando manualmente, pero se perdió la conexión en internet. Para esto, se elimina la configuración y se vuelve a vincular tocando el botón superior 6 segundos hasta el “beep beep” y terminar a configuración con la nueva contraseña del wifi.
• – Por otros problemas, debí apagar y encender el router. El sonoff no se desconfiguró y siguió funcionando a través del celular.
